檢測與測量標準裝備

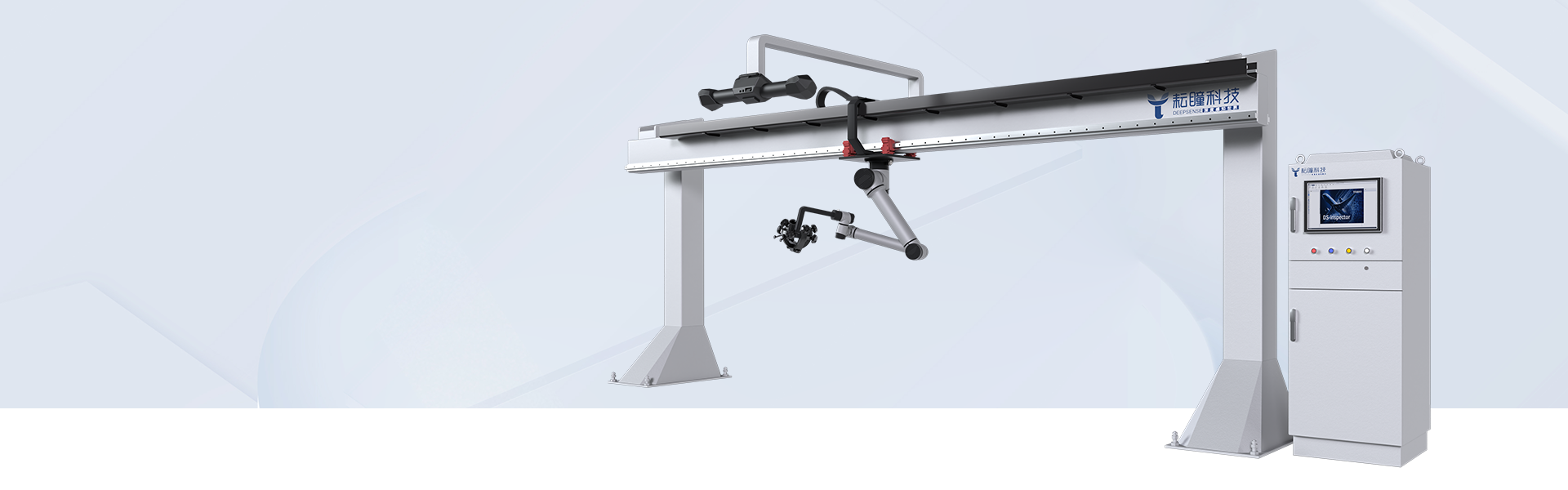

YT-LM400/YT-LM800 龍門式三維柔性測量裝備
▋產品介紹 PRODUCT INTRODUCTION
YT-LM400/YT-LM800龍門式三維柔性測量裝備是一款面向較大尺寸零部件的標準化測量裝備，可通過高精度滑軌配合柔性機器人，并結合高精度跟蹤式掃描系統實現較大尺寸零部件三維高精度掃描，掃描效率高、柔性高。該系列裝備包括YT-LM400和YT-LM800兩款產品，以適配尺寸范圍為0-4m以及0-8m的零部件測量任務。
▋功能模塊 FUNCTIONAL MODULE
機器人/第七軸協同
?
多類型協作/工業機器人與第七軸協同作業。
三維數據采集
?
跟蹤式測量系統可通過多個跟蹤系統組網，或激光跟蹤儀全局定位，或通過攝影測量系統全局定位，以保證大尺寸部件測量精度。

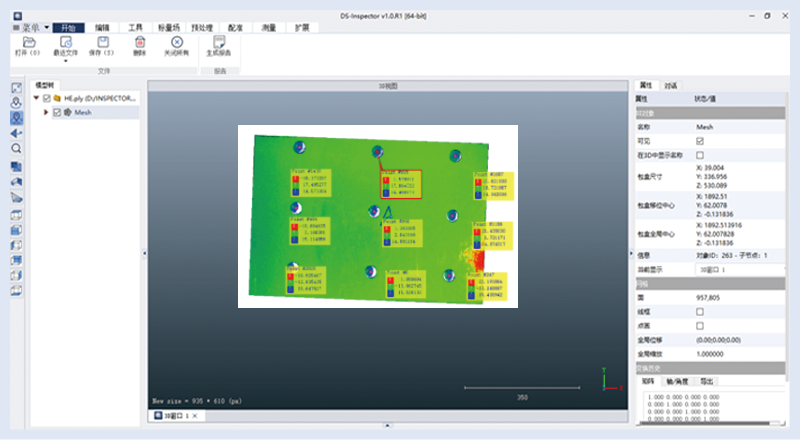

數據分析
?
尺寸、形位公差、制造誤差、虛擬裝配、視覺引導…
▋產品參數 PRODUCT PARAMETERS
測量尺寸
0-4m(YT-LM400)或0-8m(YT-LM800)
測量精度
0.025mm＋0.025mm/m
測量效率
＜15min
測量模式
可配置
掃描速率
1,900,000次/秒
▋核心優勢 CORE ADVANTAGES

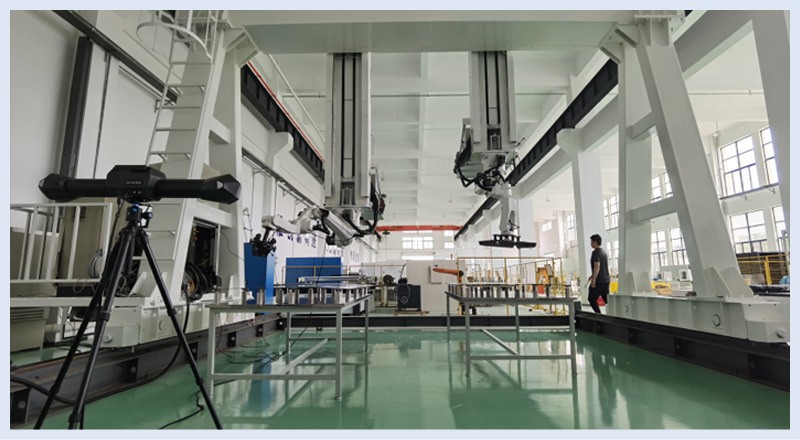

▋應用場景 APPLICATION SCENARIOS
